Кобот под высокой нагрузкой

Когда требования начинают противоречить друг другу

Само слово «кобот» создаёт опасную иллюзию. Кажется, что коллаборативный робот по определению может работать рядом с человеком без ограждений: достаточно выбрать подходящую модель и выставить ограничения безопасности.

Но коллаборативность относится не к одному манипулятору, а ко всей операции. Имеют значение масса детали и захвата, скорость движения, форма изделия, траектория, точки защемления и положение оператора.

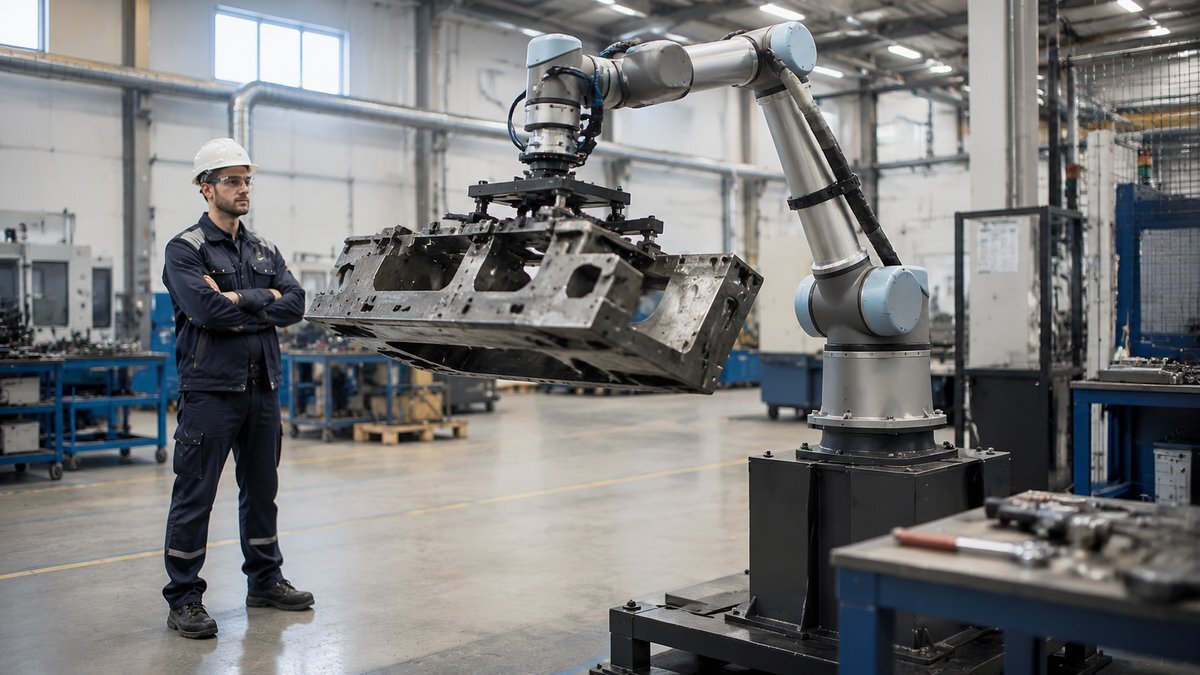

Кобот действительно способен остановиться при столкновении. Но если в его захвате находится металлическая заготовка с острым краем, одной способности остановиться может оказаться недостаточно.

Надпись collaborative на корпусе не уменьшает массу детали, не скругляет её углы и не убирает точки защемления.

Паспортная грузоподъёмность — только начало расчёта

Возьмём условный пример. Грузоподъёмность кобота составляет 25 килограммов, а деталь весит 18. На первый взгляд запас достаточный.

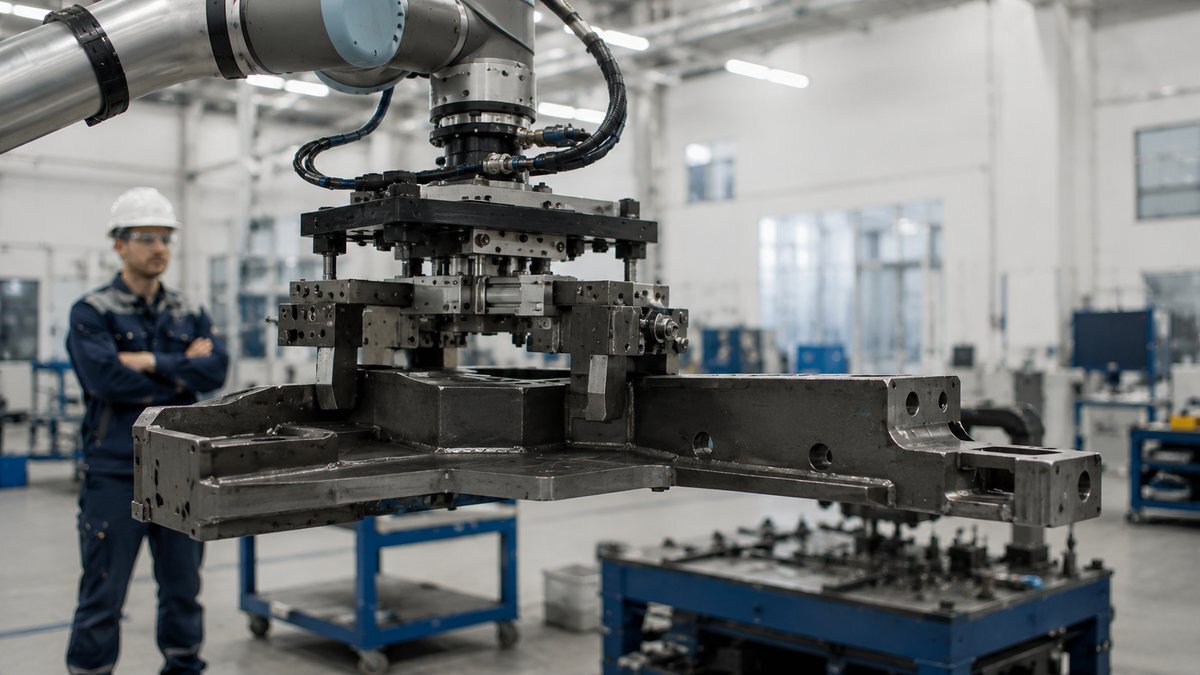

Но вместе с деталью робот перемещает захват, переходную плиту, кабели, датчики и другие элементы. На расчёт влияют центр тяжести, вылет руки, ориентация изделия и инерция при разгоне и торможении.

В итоге робот может технически поднять изделие, но не перемещать его с той динамикой, которая необходима для выполнения производственного плана.

Чем больше движущаяся масса, тем сложнее сохранить одновременно короткий цикл и допустимый уровень риска. Кобот способен поднять нагрузку, но для безопасного движения рядом с человеком ему приходится работать медленнее, чем рассчитывало производство.

В паспорте всё ещё написано «25 кг». На участке тем временем появился длинный цикл.

Комплекс работает. Производственный план — нет

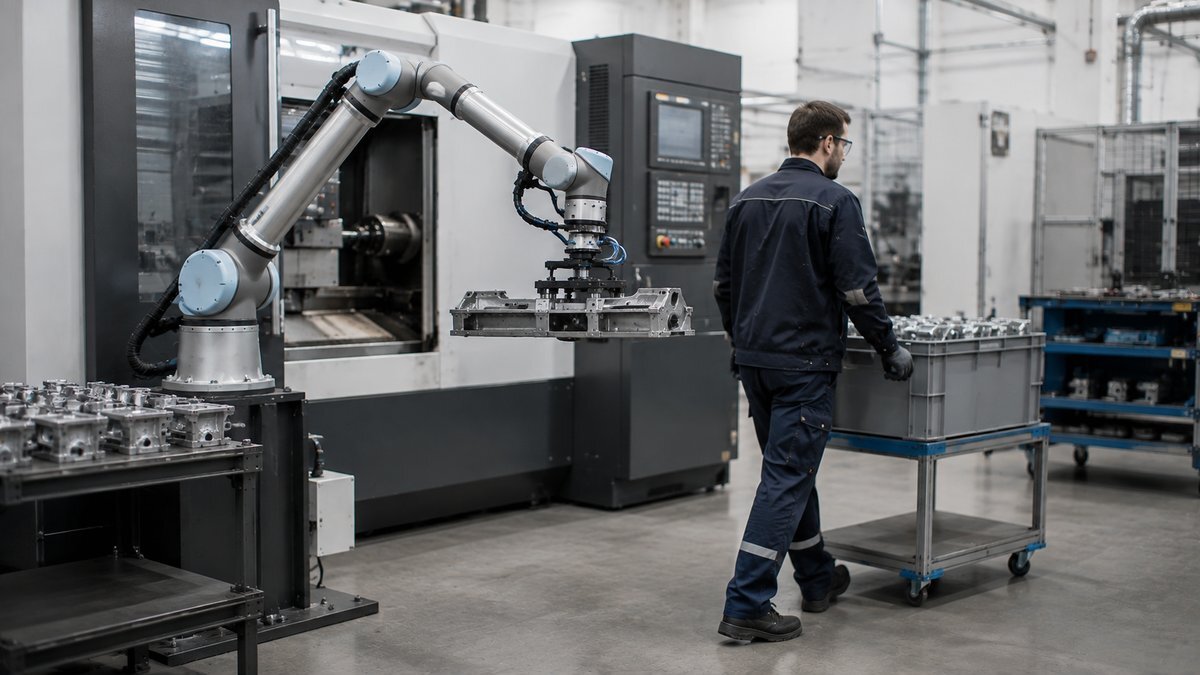

Представим типовую ситуацию. Кобот переносит заготовки от паллеты к станку. Оператор периодически входит в рабочую зону: поправляет тару, забирает готовые детали или проверяет результат операции.

Пока человека рядом нет, робот работает в основном режиме. При приближении оператора снижает скорость. При входе в опасную область — останавливается.

С точки зрения безопасности всё происходит правильно. Программа выполняется. Датчики срабатывают. Персонал защищён.

Но если оператор пересекает контролируемую зону десятки раз за смену, робот значительную часть времени замедляется или ждёт. Расчётный такт начинает существовать отдельно от реального производства.

Тогда появляется соблазн «немного поправить настройки»: увеличить скорость, поднять пределы усилия, сократить расстояние срабатывания. Обычно это попытка исправить параметрами робота ошибку, допущенную при проектировании процесса.

Решение часто находится не в коботе, а вокруг него

Сохранять коллаборативный режим на протяжении всего цикла требуется далеко не всегда. Человек может участвовать только в отдельных этапах: устанавливать заготовку, проводить визуальный контроль или забирать готовое изделие.

В таком случае процесс разделяют на режимы. Когда рабочая зона свободна, робот выполняет операцию с производительной скоростью. При приближении человека снижает скорость, а при входе в опасную область безопасно останавливается.

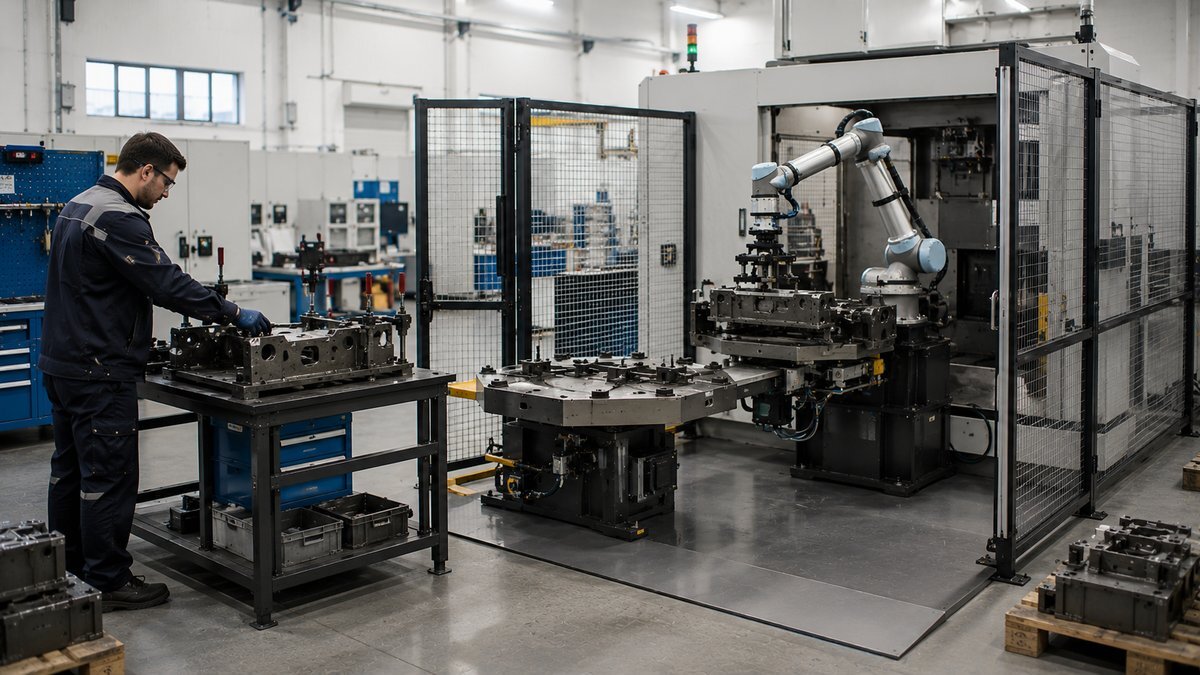

Но есть и другой вариант: физически отделить опасную часть цикла. Если робот быстро перемещает тяжёлую заготовку или создаёт риск защемления, компактное ограждение может оказаться не недостатком, а самым рациональным решением.

Внутри защищённой зоны робот работает без постоянного ограничения динамики. Снаружи организуется удобная станция загрузки и взаимодействия с оператором.

Иногда один метр правильно установленного ограждения приносит производству больше пользы, чем дорогая попытка доказать, что оно не нужно.

Главный вопрос нужно задать до выбора робота

Не в том же цехе. Не возле панели управления. А внутри общей рабочей зоны в момент выполнения автоматической операции.

Если убедительного ответа нет, возможно, предприятию не нужна постоянная коллаборативная работа. Ему требуется компактный автоматизированный участок с удобной загрузкой и грамотно спроектированной системой безопасности.

Если участие человека действительно необходимо, нужно определить его конкретную роль:

• Какое действие оператор выполняет в общей рабочей зоне?
• Сколько времени это действие занимает в каждом цикле?
• Может ли робот на этот момент замедлиться или остановиться?
• Можно ли развести ручные и высокоскоростные операции по разным этапам?

Ответы на эти вопросы влияют на производительность сильнее, чем несколько дополнительных килограммов паспортной грузоподъёмности.

Можно ли всё-таки сохранить коллаборативность?

Да. Но обычно не в том виде, как её представляют в начале проекта.

Кобот редко работает с тяжёлой деталью на максимальной скорости рядом с человеком в течение всего цикла. Производительность сохраняется благодаря правильному разделению операций.

Тяжёлое и быстрое перемещение выполняется, когда опасная зона свободна. При участии оператора робот переходит в безопасный режим или останавливается. Наиболее рискованные этапы при необходимости физически отделяются.

Коллаборативность становится не постоянным свойством робота, а одним из режимов грамотно спроектированного комплекса.

Такой подход оправдан, когда участие человека действительно создаёт ценность: требуется частая смена номенклатуры, визуальный контроль, ручная доработка или передача изделия между оператором и роботом.

Если человек практически не участвует в цикле, изделия тяжёлые, а темп высокий, кобот может стать дорогим способом получить производительность медленного промышленного робота.
