Как внедрить сварочного робота при нестабильных заготовках

Почему ручная сварка скрывала проблему

До автоматизации те же изделия могли годами свариваться вручную. Поэтому появление дефектов после запуска робота кажется странным: если сварщик справлялся, почему более точная система не может повторить его результат?

Потому что человек не просто ведёт горелку по заранее заданной линии. Он видит фактическое положение соединения и постоянно вносит небольшие поправки.

Стык сместился после гибки — сварщик меняет направление движения. Зазор стал шире — корректирует скорость и ведение. Кромки собрались с перепадом — иначе направляет дугу. Если отклонение слишком велико, останавливается и возвращает изделие на исправление.

Большая часть этих действий нигде не фиксируется. Производство видит готовое соединение, но не видит, сколько раз сварщик компенсировал разброс заготовок непосредственно во время работы.

После автоматизации эта скрытая страховка исчезает. Робот точно приходит в заданные координаты и повторяет заложенную траекторию. Если соединение каждый раз находится в новом месте или меняет форму, высокая повторяемость робота не решает проблему — она делает её заметной.

След обнаруживается за две операции до сварки

Фраза «плохие заготовки» слишком общая, чтобы на её основании выбирать техническое решение. Необходимо установить, что именно меняется.

Иногда соединение сохраняет форму, но целиком смещается относительно траектории. Причина может быть в выбранных базах, неправильной установке, состоянии упоров или накопившихся на оснастке загрязнениях.

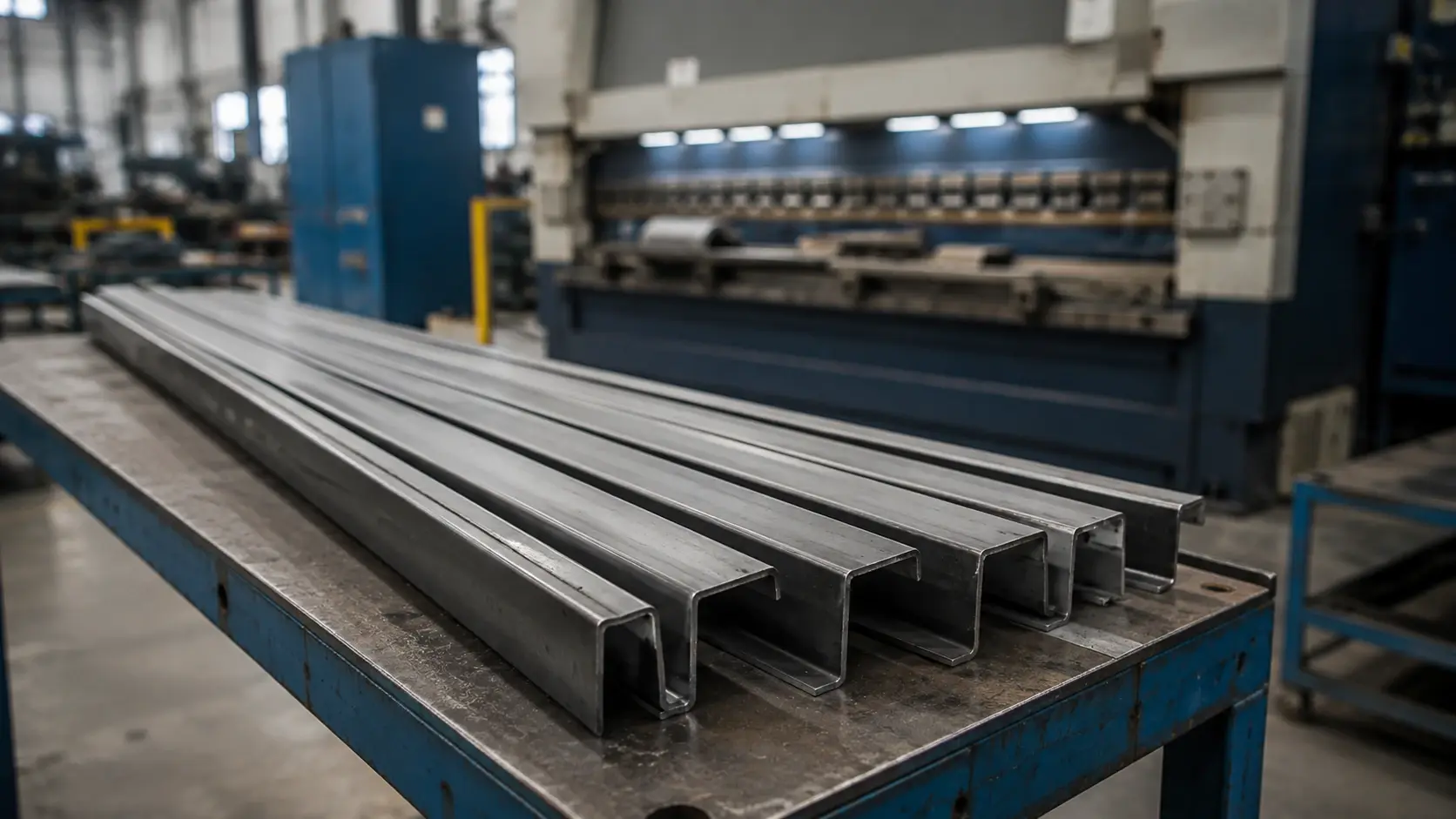

В другой ситуации траектория проходит по стыку, но плавают зазор, угол сборки или высота кромок. Тогда причину нужно искать в резке, гибке, прихватках и предварительной сборке.

Бывает и так, что геометрия совпадает, но сварочный процесс остаётся нестабильным из-за масла, влаги, ржавчины, окалины или нарушений газовой защиты. Сканер здесь не поможет: робот уже находится в правильном месте, а проблема возникает в самой зоне сварки.

Поэтому подготовка к роботизации начинается с серии реальных деталей, а не с одного специально изготовленного образца.

Заготовки нужно взять из разных партий, смен и, если это актуально, от разных поставщиков. На них проверяют не все размеры подряд, а те параметры, которые влияют на базирование, доступ горелки и формирование соединения.

Первая линия защиты: устранить причину до роботизированной ячейки

Самое надёжное решение — не допустить отклонение до сварки.

Если разброс вызван изношенным инструментом, нестабильной гибкой, неправильной последовательностью прихваток или случайным выбором баз, устанавливать дополнительный сканер преждевременно. Сначала необходимо привести в управляемое состояние сам процесс изготовления заготовок.

Это не означает, что ради робота нужно ужесточить каждый размер на чертеже. Такой подход увеличит стоимость производства, но не обязательно улучшит сварку.

Важно выделить критические параметры:

• положение базовых поверхностей;
• фактическое расположение стыка;
• допустимый зазор;
• перепад кромок;
• угол сборки;
• состояние поверхности.

После этого для каждого параметра задаётся рабочий диапазон. Внутри него оснастка и роботизированная система должны обеспечивать стабильный процесс. Всё, что выходит за границы, возвращается на исправление или не допускается в ячейку.

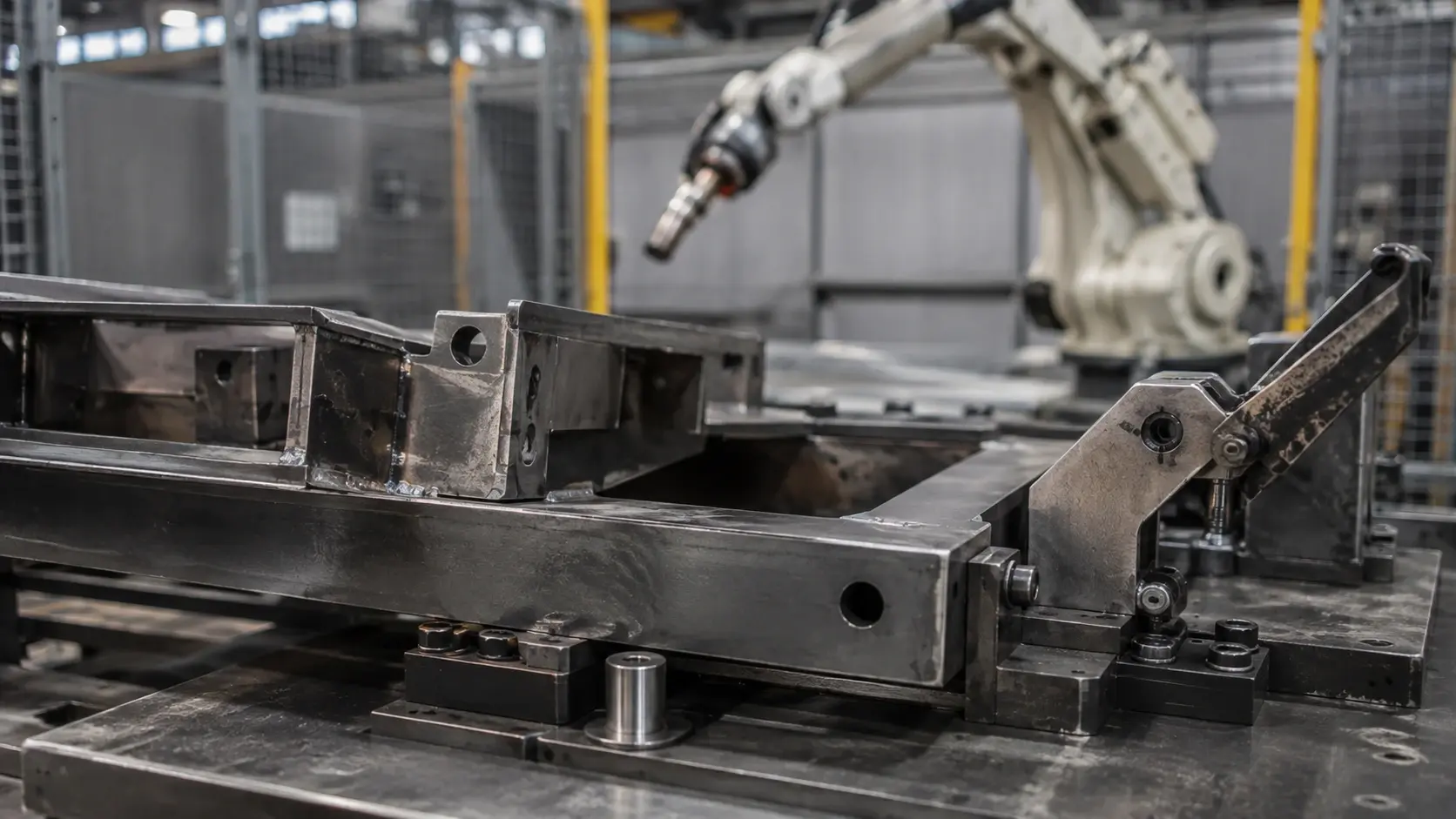

Сварочная оснастка решает конкретную задачу: повторяемо устанавливает элементы по выбранным базам и удерживает их во время сварки. Она может подвести деталь к упору или выбрать предусмотренный сборочный люфт.

Но оснастка не восстановит неправильный угол гиба, не добавит недостающий металл и не сделает одинаковыми детали разной длины.

Сигнал «прижим закрыт» также ничего не сообщает о фактической геометрии стыка. Датчик подтверждает положение механизма, а не качество сборки.

Вторая линия защиты: измерить то, что невозможно стабилизировать

Полностью устранить вариативность получается не всегда. Деталь может быть крупной, сварной или предварительно собранной из нескольких элементов. На её геометрию влияют накопленные допуски, упругий возврат после гибки и деформации от прихваток.

Иногда ужесточение предыдущих операций обходится дороже, чем измерение фактического положения изделия.

Тогда роботу требуется дополнительная информация.

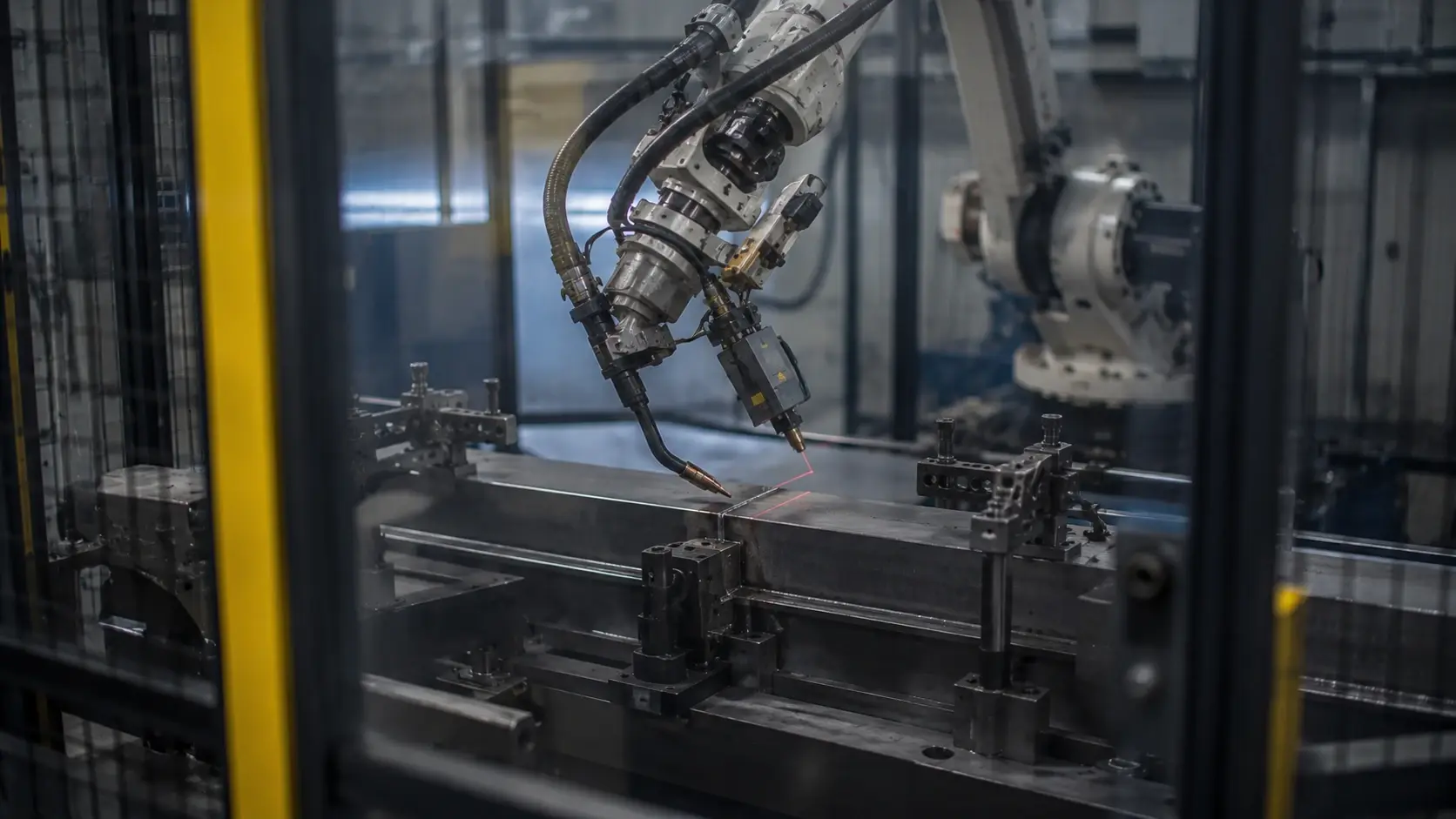

Камера помогает определить наличие детали, её ориентацию и характерные элементы. Лазерный профилометр или 3D-сканер измеряет поверхность и геометрию соединения. Контактный поиск перед сваркой уточняет положение отдельных точек. Система слежения корректирует движение горелки уже во время выполнения шва.

Эти функции нельзя объединять выражением «робот видит деталь».

Одна система только проверяет правильность загрузки. Другая переносит траекторию вслед за сместившимся стыком. Третья измеряет профиль соединения и позволяет адаптировать не только путь, но и параметры сварки.

Главный вопрос — что комплекс должен сделать после измерения.

Если стык целиком сместился, может быть достаточно скорректировать координаты. Если изменился зазор, простого переноса траектории уже мало: могут потребоваться другие скорость, подача проволоки или схема колебаний.

Такая зависимость должна быть разработана и подтверждена испытаниями для согласованного диапазона геометрии.

Сканер не превращает любое соединение в технологичное. Он позволяет системе узнать, с какой деталью она столкнулась, и выполнить заранее предусмотренное действие: скорректировать процесс, остановить цикл или отправить изделие на проверку.

Реальный пример: робот сначала измеряет, потом действует

Такой принцип используется не только в сварке.

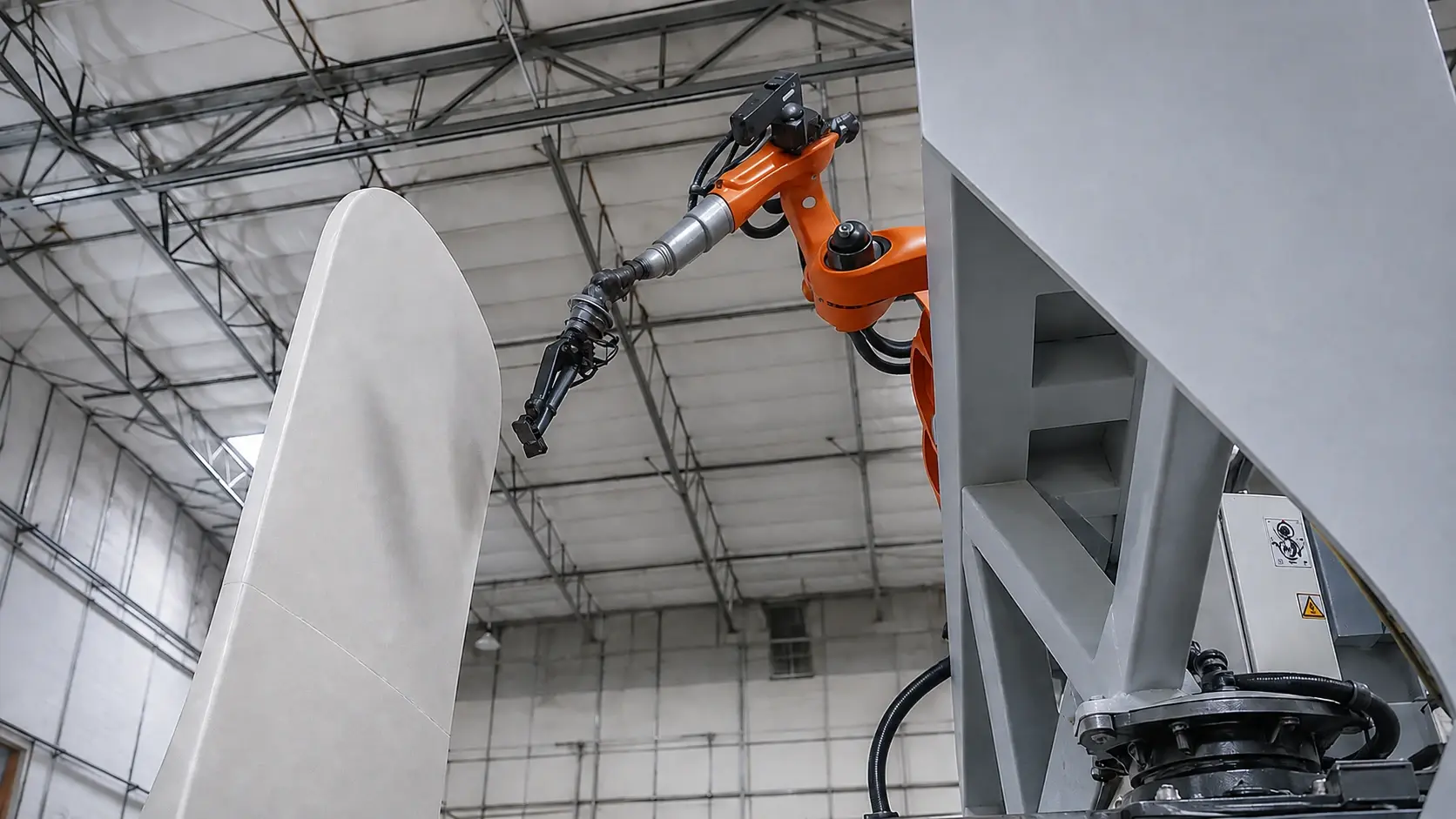

Перед обработкой система выполняет 3D-сканирование, получает облако точек и восстанавливает реальную геометрию объекта. Только после этого формируется корректная траектория обработки.

Это не сварочный проект, но инженерная логика та же: если объект невозможно сделать абсолютно повторяемым, робот не должен действовать вслепую по одной номинальной модели.

Сначала необходимо измерить фактическую геометрию, затем сопоставить её с допустимым диапазоном и только после этого выполнять операцию.

В сварочной ячейке таким объектом измерения становится положение и профиль соединения.

Третья линия защиты: проверить результат после сварки

Даже подготовленный и адаптивный процесс нуждается в контроле. Заготовка могла оказаться на границе допуска, изменилось состояние поверхности или возникло отклонение непосредственно во время сварки.

Техническое зрение можно использовать и после выполнения операции.

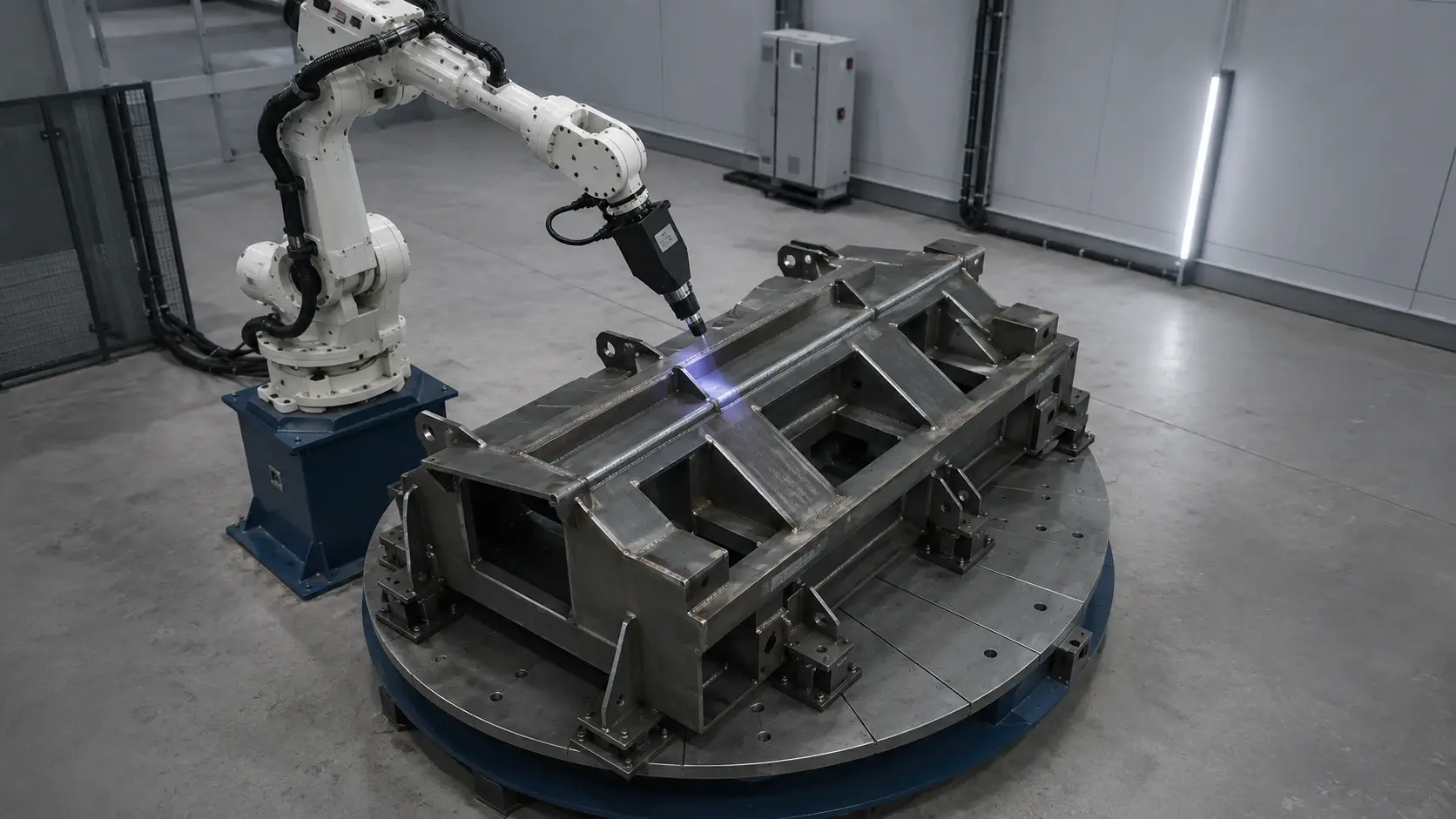

Роботизированная система проводит визуально-измерительный контроль сварного соединения, оценивает доступные геометрические параметры и фиксирует видимые несоответствия.

Результаты могут передаваться оператору, сохраняться вместе с данными об изделии или использоваться для автоматического решения о дальнейшем маршруте детали.

Такой контроль не исправляет уже выполненный шов. Его задача — не допустить, чтобы несоответствие незаметно перешло на следующий этап производства, и предоставить технологам данные для поиска причины.

Важно учитывать границы метода. Камера или профилометр оценивают наружную геометрию и доступные поверхности. Они не заменяют методы контроля внутренних дефектов, если такие требования установлены для изделия.

«Райз Автоматизация» сейчас разрабатывает одно из решений этого класса для производственного предприятия. Робот должен будет контролировать наложение сварных швов и выявлять доступные визуально-измерительному контролю отклонения.

Проект находится в стадии реализации, поэтому пока его нельзя приводить как подтверждённый кейс или сопровождать показателями эффективности. Но он показывает, как может развиваться архитектура сварочного участка: робот не только выполняет операцию, но и формирует данные о её результате.

Как выбрать решение, а не набор дорогих датчиков

После обследования производства отклонения необходимо разделить по месту возникновения и способу управления.

Последовательность проектирования роботизированного участка

1. Измерить реальный разброс заготовок на серии, а не на одной показательной детали.
2. Устранить отклонения, вызванные неуправляемым состоянием резки, гибки, сборки и оснастки.
3. Зафиксировать диапазон, который производство готово гарантировать на входе в ячейку.
4. Определить, что в этом диапазоне компенсирует оснастка, а что должен измерять робот.
5. Установить границы автоматической коррекции и признаки остановки цикла.
6. Решить, какие параметры готового соединения нужно контролировать после сварки.

Только после этого становится понятно, нужны ли комплексу камера, лазерный сканер, поиск стыка, слежение во время сварки или отдельная операция роботизированного контроля.

Дополнительные требования к геометрии, кромкам и фиксации изделия собраны в материале «Требования к изделиям для роботизированной сварки» .
